DTU 36.5: Fijación de carpintería
1. Generalidades sobre las fijaciones
Las fijaciones no deben causar una deformación del marco superior a 1 mm. Está prohibido perforar los travesaños inferiores, salvo que dicha perforación se realice en la parte trasera, fuera de las zonas de drenaje de agua.
Figura 6: Fijación del travesaño inferior
Cada cuña y cada fijación debe ser capaz de soportar una carga adicional de 100 kg. Las fijaciones y las cuñas no deben dañar la ventana ni comprometer su hermeticidad.
2. Fijación mediante pletinas o abrazaderas
La fijación de las pletinas a la ventana puede realizarse directamente sobre la estructura o mediante el ajuste de la pletina con una abrazadera tipo clameau (un tipo de inserto). La fijación a la pared se realiza mediante tornillos de cabeza ancha o con arandela, asegurando que el diámetro de la cabeza o la arandela sea de al menos 1,5 mm.
3. Fijación directa con tornillos
Se pueden utilizar los siguientes métodos:
- Tornillos específicos sin taco
- Tornillos con taco plástico o metálico
- Tornillos fijados sobre cornisas puntuales o precuadros
- Tornillos con vérin (tornillos con mecanismo de ajuste)
4. Métodos de fijación prohibidos (No deben utilizarse nunca)
Está prohibido fijar las ventanas mediante:
Pegamento
Inyección de espuma expansiva
Clavos
Anclajes de golpeo (chevilles à frapper)
5. Especificaciones de los tornillos
En todos los casos, los tornillos deben tener un diámetro mínimo de 6 mm (4 mm en el caso de renovaciones de carpintería de madera). Se pueden utilizar tornillos específicos sin taco en los siguientes materiales:
Hormigón con áridos triturados
Bloques de hormigón macizo
Ladrillos macizos, perforados o huecos de terracota, asegurando el anclaje en al menos 2 paredes
Piedra natural
Bloques de cal y escoria
Hormigón celular autoclavado
Los dormantes siempre deben estar pre-perforados antes de la instalación.
6. Anclajes metálicos
Este tipo de fijaciones debe usarse únicamente en soportes de hormigón macizo o materiales duros.
Instalación en superficies interiores:
La superficie en contacto con la obra estructural deberá tener una superficie plana de al menos 28 mm para tener en cuenta las tolerancias de la obra estructural y permitir, en todos los casos, un ancho mínimo de calafateado de 13 mm.
Montaje en pared interior
7. Instalación con precuadro o cornisas puntuales
Si la instalación de la carpintería se realiza con un precuadro o cornisas puntuales, el espesor mínimo de estos elementos debe ser de 2 mm. Se colocan, ajustan y fijan dentro del hueco de la estructura principal. Posteriormente, el dormante se fija a través de un sistema de auto-perforación.

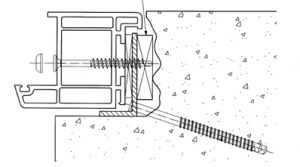

Figura 7: Fijación con precuadro
8. Fijación sobre hormigón celular
La fijación de una carpintería sobre hormigón celular requiere el uso de anclajes especiales adaptados. Se recomienda consultar con el proveedor para elegir el sistema de fijación adecuado.
9. Fijación sobre soporte de madera
La fijación debe colocarse a al menos 15 mm del borde más cercano del soporte de madera.
10. Ubicación de las fijaciones
Las fijaciones deben estar situadas a un máximo de 100 mm de los siguientes elementos:
- Ejes de rotación
- Puntos de cierre
- Cuñas de acristalamiento (en marcos fijos)
- Montantes
El intervalo máximo entre dos fijaciones debe ser de 800 mm.
Para ventanas de PVC, la distancia entre los ángulos y la fijación debe estar entre 50 y 100 mm.
Para otros tipos de ventanas, la distancia debe ser inferior a 250 mm.
Las fijaciones no deben colocarse sobre perfiles de refuerzo ni sobre tapajuntas.
